Ums pilhas de fraturamento hidráulico são conjuntos de cabeça de poço de alta pressão usados para controlar e direcionar o fluido de fraturamento hidráulico para um poço - e são a peça mais importante do equipamento de controle de pressão durante qualquer operação de fraturamento hidráulico.
Na indústria de petróleo e gás, o sucesso e a segurança de um trabalho de fraturamento hidráulico dependem fortemente da integridade dos equipamentos de superfície. Entre todos os componentes envolvidos, pilhas de fraturamento destacam-se como indispensáveis. Quer você seja um engenheiro que avalia equipamentos de completação ou um especialista em compras que compara conjuntos com classificação de pressão, compreender as pilhas de fraturamento — seu projeto, função, classificações e critérios de seleção — é essencial.
Este guia fornece uma visão abrangente das pilhas de fraturamento: o que são, como funcionam, como diferem dos equipamentos tradicionais de cabeça de poço e quais fatores determinam qual configuração de pilha de fraturamento é adequada para um determinado poço.
O que é uma pilha Frac?

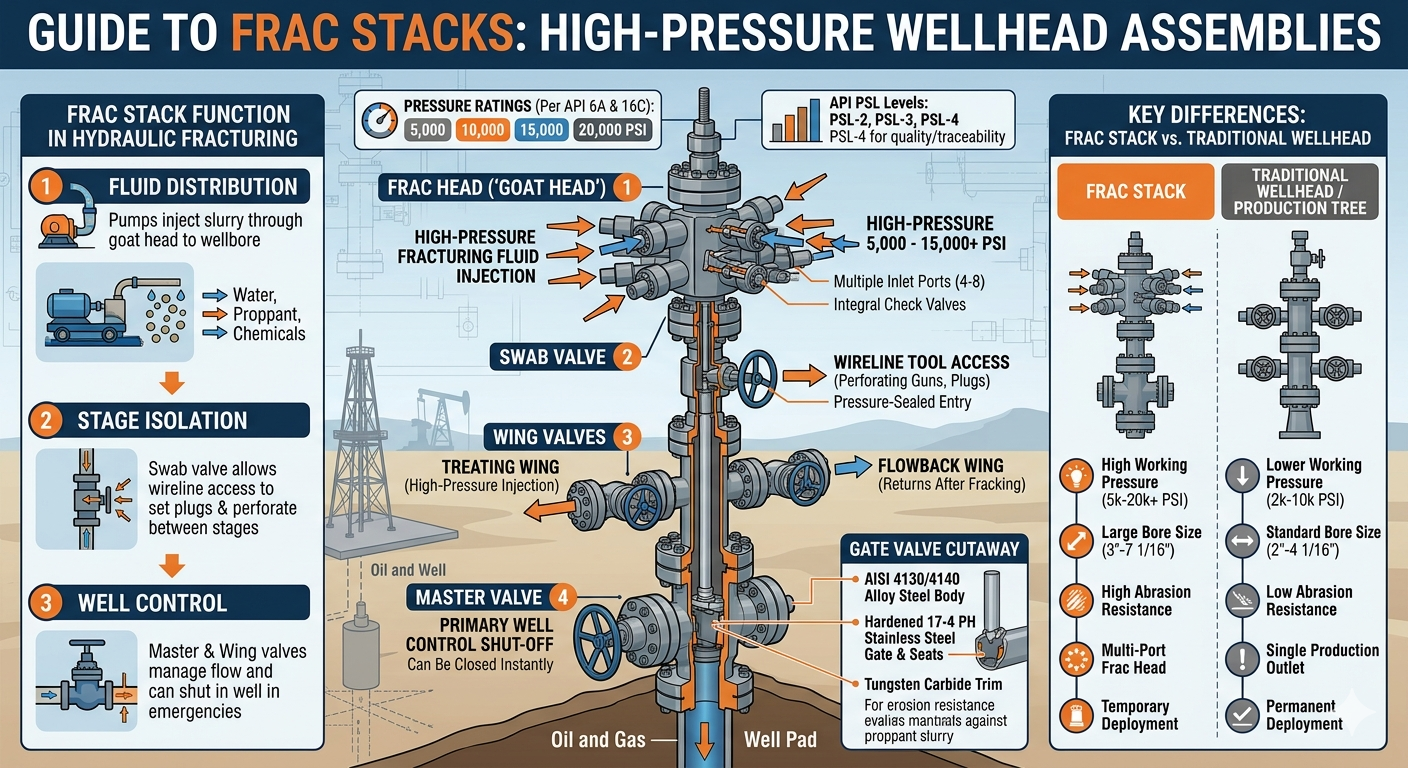

A pilha de fraturamento é um conjunto especializado de controle de pressão de cabeça de poço instalado na superfície de um poço de petróleo ou gás especificamente para operações de fraturamento hidráulico. Ao contrário de uma cabeça de poço padrão, que é projetada para produção de longo prazo, uma pilha de fraturamento é projetada para suportar pressões extremas e lamas abrasivas associadas ao bombeamento de fluido de fraturamento — geralmente uma mistura de água, propante e aditivos químicos — profundamente na formação.
Em sua essência, uma pilha frac normalmente consiste em:
- Uma válvula mestra — a válvula de corte primária na base da pilha
- Uma válvula de cotonete — permite acesso ao poço para ferramentas wireline
- Válvulas de asa — fluxo direto de e para linhas de fraturamento
- Uma cabeça de frac (ou cabeça de cabra) — o coletor superior conecteo múltiplas linhas de tratamento de ferro
- Válvulas de verificação e linhas de interrupção — para controle de poço e alívio de pressão de emergência
Juntos, esses componentes permitem que as equipes bombeiem fluido de fraturamento a pressões extremamente altas – normalmente entre 5.000 e 15.000 PSI , embora aplicações de ultra-alta pressão possam exceder 20.000 PSI — com precisão e segurança.
Como funciona uma pilha de fraturamento durante um trabalho de fraturamento hidráulico?
Uma pilha de fraturamento atua como a interface principal entre o equipamento de bombeamento de superfície de alta pressão e o poço, controleo a injeção de fluido em todas as etapas do programa de fraturamento.
Quando um trabalho de fraturamento hidráulico começa, as bombas de alta pressão forçam o fluido de fraturamento através do tratamento de linhas de ferro que se conectam à cabeça de fraturamento. A cabeça de fraturamento - muitas vezes chamada de "cabeça de cabra" devido à sua configuração de múltiplas portas - distribui fluido de vários caminhões-bomba simultaneamente no poço. Isto permite que os operadores alcancem taxas de injeção extremamente altas (às vezes excedendo 100 barris por minuto ) necessário para fraturar formações compactas.
Durante toda a operação:
- O válvula mestre pode ser fechado instantaneamente para fechar o poço em caso de emergência
- Válvulas de asa são abertos ou fechados para gerenciar linhas de refluxo e tratamento
- O válvula de cotonete permite a reentrada com ferramentas wireline entre os estágios
- Matar linhas permitir que os operadores bombeiem fluido de eliminação para recuperar o controle do poço, se necessário
Após a conclusão do fraturamento, a pilha de fraturamento pode ser removida e substituída por uma árvore de produção ou pode permanecer temporariamente durante as operações de refluxo.
Pilha de fraturamento vs. Wellhead Tradicional: Principais Diferenças
As pilhas Frac e os conjuntos convencionais de cabeça de poço servem a propósitos diferentes e são construídos de acordo com padrões diferentes. A tabela abaixo resume as distinções críticas.
| Recurso | Frac Stack | Fonte Tradicional / Árvore de Produção |
| Finalidade Primária | Injeção de fluido de fraturamento hidráulico | Controle de produção a longo prazo |
| Pressão de Trabalho | 5.000 – 20.000 PSI | 2.000 – 10.000 PSI (típico) |
| Tamanho do furo | 3" – 7-1/16" (preferencialmente furo grande) | 2" – 4-1/16" (padrão) |
| Resistência à abrasão | Alto - projetado para pasta de propante | Baixo – não projetado para abrasivos |
| Cabeça de fraturamento multiportas | Sim – múltiplas conexões de bomba | Não |
| Duração da implantação | Temporário (dias a semanas) | Permanente (anos a décadas) |
| Padrão API | API 6A/API 16C | API 6A |
Tabela 1: Comparação entre pilhas de fraturamento e conjuntos tradicionais de cabeça de poço/árvore de produção em parâmetros operacionais importantes.
Classificações de pressão da pilha Frac: o que elas significam?
A classificação de pressão é a especificação mais importante ao selecionar uma pilha de fraturamento — ela determina diretamente se o conjunto pode conter com segurança o poço e as pressões de tratamento.
As pilhas Frac são classificadas como pressão por API 6A and API 16C padrões. As classes comuns de pressão de trabalho (WP) incluem:
- 5.000 PSI WP — adequado para formações mais rasas e de baixa pressão
- 10.000 PSI WP — a classificação mais amplamente utilizada nas principais jazidas de xisto dos EUA
- 15.000 PSI WP — usado em poços profundos e de alta pressão, como os alvos mais profundos da Bacia do Permiano
- 20.000 PSI WP — classe emergente para formações ultra profundas ou ultra estreitas que exigem pressões extremas de tratamento
É fundamental notar que classificação de pressão de trabalho da pilha frac deve ser igual ou superior ao pressão máxima prevista de tratamento de superfície (MASITP) para o trabalho, incluindo uma margem de segurança. Os operadores normalmente aplicam um Margem de segurança de 10–15% acima do MASITP calculado ao selecionar as classificações de pressão da pilha de fraturamento.
Uma incompatibilidade – usando uma pilha de fraturamento subestimada – pode resultar em explosão catastrófica ou falha do equipamento. De acordo com a análise da indústria, incidentes relacionados à pressão em poços continuam sendo uma das principais causas de ferimentos graves durante as operações de conclusão, ressaltando por que a seleção adequada da classificação não é negociável.
Componentes principais de uma montagem Frac Stack
Cada componente dentro de uma pilha de fraturamento desempenha um papel específico na manutenção do controle do poço e no direcionamento do fluido de fraturamento.
1. Válvula Mestra
A válvula mestra é a primeira linha de defesa no controle do poço – ela pode fechar completamente o poço com uma única operação. Normalmente uma válvula gaveta de passagem total, ela é instalada diretamente acima do carretel do revestimento ou da cabeça do poço. Durante as operações normais de bombeamento, a válvula mestra permanece totalmente aberta para minimizar a queda de pressão. Em emergências, pode ser fechado remotamente ou manualmente em segundos.
2. Válvula de cotonete
A válvula swab fica acima da válvula mestra e fornece um ponto de acesso vedado sob pressão para ferramentas wireline, pistolas de perfuração ou ferramentas de ajuste de plugue. Nas completações plug-and-perf — a técnica dominante nas operações de xisto nos EUA — a válvula swab é usada repetidamente entre os estágios de fraturamento para executar perfurações e configurações de tampão.
3. Válvulas Wing (Tratamento e Flowback)
As válvulas laterais se estendem horizontalmente a partir do corpo da pilha de fraturamento e se conectam às linhas de tratamento de ferro (para bombeamento) e às linhas de retorno (para retornos após o fraturamento). Uma pilha de fraturamento típica tem pelo menos duas válvulas laterais – uma asa de tratamento de alta pressão e uma asa de retorno de baixa pressão. Válvulas laterais de alta pressão em pilhas de fraturamento modernas apresentam guarnição de carboneto de tungstênio para resistir à erosão causada pela lama carregada de propante.
4. Frac Head (Cabeça de Cabra)
A cabeça de fraturamento é o componente mais alto da pilha de fraturamento e o principal ponto de conexão para múltiplas linhas de tratamento de ferro de caminhões-bomba. Uma cabeça de fraturamento normalmente tem 4 a 8 portas de entrada , permitindo que múltiplas bombas injetem simultaneamente. Essa capacidade de injeção paralela é o que permite taxas de fluxo extremamente altas necessárias para completações modernas de vários estágios. O cabeçote de fraturamento também incorpora válvulas de retenção integradas para evitar refluxo.
5. Linha de interrupção e válvulas de retenção
As linhas de interrupção fornecem um caminho auxiliar para bombear fluido pesado para o poço para recuperar o controle no caso de um incidente de controle do poço. As válvulas de retenção são integradas em toda a pilha de fraturamento para evitar o refluxo de fluidos ou gases do poço nas linhas de bomba durante o tratamento de quedas de pressão.
Tipos de pilhas Frac: configurações simples, duplas e com zíper
As pilhas Frac são implantadas em diversas configurações, dependendo do projeto do poço, layouts de perfuração e objetivos operacionais.
| Configuração | Descrição | Melhor Aplicação |
| Pilha Frac Única | Uma pilha por poço; configuração padrão | Completações de poço único, poços verticais |
| Pilha Dupla Frac | Duas pilhas compartilhando um coletor de tratamento comum | Fraturamento simultâneo de completações de corda dupla |
| Configuração de Frac Zipper | Fraturamento alternado entre dois poços adjacentes por meio de pilhas separadas e coletor compartilhado | Perfuração da almofada — melhora a utilização da bomba, reduz o NPT |
| Configuração Simul-Frac | Fraturar dois poços simultaneamente usando bombas dedicadas | Conclusões de pad de alta intensidade; maximiza a contagem de estágios por dia |
Tabela 2: Configurações comuns de pilha frac, suas descrições e cenários de aplicação ideais.
A adoção de fratura de zíper and fracção simultânea técnicas na Bacia do Permiano e em outras grandes áreas de xisto dos EUA impulsionaram inovações significativas no projeto de pilhas de fraturamento. Em operações simul-frac, os operadores relataram melhorias na eficiência de conclusão de 40–60% em comparação com o fraturamento convencional de poço único, reduzindo drasticamente o custo por pé lateral.
Seleção de materiais e resistência ao desgaste em pilhas de fraturamento
A seleção do material é crítica porque as pilhas de fraturamento estão expostas a lamas de propante altamente abrasivas – a falha por desgaste é uma das principais causas do tempo de inatividade e substituição da pilha de fraturamento.
As principais considerações materiais incluem:
- Materiais do corpo e do capô: Liga de aço AISI 4130/4140, tratada termicamente para atender aos requisitos API 6A PSL-3 ou PSL-4
- Acabamento do assento e portão: Carboneto de tungstênio ou aço inoxidável 17-4 PH endurecido para resistência à erosão em fluxo de propante de alta velocidade
- Selos: As vedações elastoméricas devem ser compatíveis com a química do fluido de fraturamento, incluindo sistemas de água escorregadia de alto pH e fluidos de estimulação à base de ácido
- Ambientes de serviço ácido (H₂S): Materiais em conformidade com NACE MR0175/ISO 15156 são obrigatórios quando sulfeto de hidrogênio está presente
Estudos no setor de equipamentos de completação mostram que válvulas com acabamento em carboneto de tungstênio demonstrar uma vida útil 3–5 vezes mais do que as válvulas com acabamento em aço padrão em aplicações de alta concentração de propante, reduzindo significativamente os custos gerais de conclusão através de menos trocas de equipamentos.
Padrões de API que regem o design e os testes do Frac Stack
As pilhas Frac devem estar em conformidade com os padrões API reconhecidos internacionalmente – a conformidade não é opcional; é um requisito legal e contratual na maioria das operações de petróleo e gás.
- API 6A (equipamento para cabeça de poço e árvore de Natal): Governa projeto, materiais, testes e marcação de componentes de cabeça de poço, incluindo pilhas de fraturamento. Os níveis PSL-2, PSL-3 e PSL-4 definem requisitos de qualidade e rastreabilidade progressivamente mais rigorosos.
- API 16C (equipamento de estrangulamento e eliminação): Aplica-se a componentes de controle de poço de alta pressão, incluindo linhas de interrupção e coletores de estrangulamento, muitas vezes integrados com pilhas de fraturamento.
- API 6FA/6FB (Teste de Incêndio): As válvulas pilha de fraturamento testadas contra incêndio podem ser especificadas em ambientes com elevado risco de incêndio.
- NACEMR0175: Requisitos de materiais para aplicações de serviços ácidos onde as concentrações de H₂S excedem os limites.
Para poços críticos e ambientes de alto risco, os operadores normalmente especificam PSL-3 ou PSL-4 pilhas de fraturamento classificadas, que exigem rastreabilidade total do material, NDE (exame não destrutivo) suplementar e testes de aceitação de fábrica (FAT) testemunhados.
Como selecionar a pilha Frac certa: uma lista de verificação prática
A seleção da pilha de fraturamento correta requer uma avaliação sistemática das condições do poço, dos requisitos operacionais e das obrigações regulatórias.
| Critério de seleção | O que avaliar |
| Pressão de Trabalho | Margem de segurança MASITP; corresponde à classe de pressão API 6A |
| Tamanho do furo | Deve passar o diâmetro externo da tubulação ou do revestimento; full-bore recomendado para acesso com fio |
| Compatibilidade de Fluidos | Os elastômeros de vedação devem ser compatíveis com a química do fluido de fraturamento (pH, temperatura, produtos químicos) |
| Serviço H₂S/CO₂ | São necessários materiais em conformidade com a NACE; confirmar pressões parciais |
| Classificação de temperatura | Faixa de temperatura ambiente da superfície; vedações de alta temperatura para poços HPHT |
| Desgaste / Carregamento de Propante | Tamanho e concentração da malha de propante; acabamento em carboneto de tungstênio para trabalhos de alta concentração |
| Nível PSL da API | PSL-2 para poços padrão; PSL-3/4 para poços críticos ou de alto risco |
| Método de conclusão | Manga plug-and-perf vs. manga deslizante; determina os requisitos da válvula de cotonete |
Tabela 3: Lista de verificação prática de seleção de pilha de fraturamento cobrindo os principais parâmetros operacionais e de engenharia.
Manutenção, inspeção e vida útil da pilha Frac
A manutenção adequada é essencial para garantir que as pilhas de fraturamento tenham um desempenho confiável – uma válvula com falha ou uma vedação estourada durante um trabalho de bombeamento de alta pressão representa um risco à segurança e um desligamento não planejado caro.
As melhores práticas do setor para manutenção de pilha de fraturamento incluem:
- Teste de pressão pré-trabalho: Todas as pilhas de fraturamento devem ser testadas quanto à pressão de trabalho (normalmente um teste de baixa pressão a 250 PSI e um teste de pressão de trabalho completo) antes de cada trabalho.
- Inspeção pós-trabalho: Válvulas, sedes e vedações devem ser inspecionadas após cada trabalho. Os internos das válvulas e as sedes das comportas são os itens de maior desgaste.
- Intervalos completos de reforma: Muitos operadores especificam a desmontagem completa e a recertificação a cada 12–18 meses ou após um número definido de horas de trabalho, o que ocorrer primeiro.
- Documentação e rastreabilidade: Registros de manutenção, certificados de testes de pressão e documentos de rastreabilidade de materiais devem acompanhar todas as pilhas de fraturamento em mercados regulamentados.
Negligenciar os ciclos de manutenção é uma das principais causas de falhas na pilha de fraturamento em campo. Dados da indústria sugerem que programas de manutenção preventiva reduzem falhas não planejadas na pilha de fraturamento em até 70% , gerando economias de custos significativas ao longo da vida de um programa de conclusão.
Inovações na tecnologia Frac Stack
A tecnologia Frac Stack continua a evoluir rapidamente para apoiar os programas de completação cada vez mais agressivos exigidos pelos operadores de xisto.
- Válvulas acionadas elétricas e hidráulicas: As pilhas de fraturamento acionadas remotamente permitem que os operadores abram e fechem válvulas a uma distância segura, reduzindo a exposição do pessoal durante operações de alta pressão.
- Monitoramento automatizado de pressão: Transdutores de pressão integrados e integração SCADA em tempo real permitem o monitoramento contínuo da integridade da pilha de fraturamento durante o bombeamento.
- 20.000 PSI-class systems: À medida que as operadoras visam formações mais profundas e compactas, as pilhas de fraturamento de próxima geração avaliadas em 20.000 PSI estão entrando em uso comercial mais amplo.
- Projetos compactos e leves: Pilhas de fraturamento modulares projetadas para rápida montagem e desmontagem em locais com vários poços reduzem o tempo total de conclusão por poço.
- Perfuração de plug de fraturamento de alta velocidade: Os sistemas integrados de flexitubo e flowback combinados com pilhas de fraturamento permitem uma perfuração mais rápida do tampão entre os estágios, suportando cronogramas de conclusão de alta frequência.
Essas inovações apoiam coletivamente o impulso da indústria em direção conclusões mais rápidas e eficientes ao mesmo tempo que reduz o risco de exposição humana a equipamentos de alta pressão.
Perguntas frequentes sobre pilhas Frac
P: Qual é a diferença entre uma pilha de fraturamento e um cabeçote de fraturamento?
R: UMA pilha de fraturamento refere-se a todo o conjunto da cabeça do poço – válvula mestra, válvula swab, válvulas laterais e cabeçote de fraturamento combinados. Um cabeça de fraturamento (ou cabeça de cabra) é especificamente o coletor superior multiportas da pilha de fraturamento que conecta linhas de tratamento de ferro de vários caminhões-bomba ao poço.
P: Quanto tempo leva para montar uma pilha de fraturamento?
O tempo de configuração de uma pilha frac varia dependendo da complexidade da configuração. Uma pilha de frac única padrão normalmente pode ser montada em 4–8 horas por uma tripulação experiente. Configurações de fraccionamento Zipper com variedades compartilhadas e múltiplas pilhas podem levar 12–24 horas para montagem completa e testes de pressão.
P: Uma pilha de fraturamento pode ser usada para refluxo após o fraturamento?
Sim. Muitos operadores usam a pilha frac válvula de asa de flowback direcionar fluidos e gases de retorno para equipamentos de tratamento de superfície durante o período inicial de refluxo. No entanto, a pilha de fraturamento é normalmente substituída por uma árvore de produção permanente antes do início da produção de longo prazo, uma vez que as pilhas de fraturamento não são projetadas para serviços de produção estendidos.
P: O que causa falhas na pilha frac?
O most common causes of frac stack failures include: erosão das sedes e comportas das válvulas de pasta de propante; deterioração do selo devido à incompatibilidade química dos fluidos; excedendo as classificações de pressão de trabalho ; e testes de pressão pré-trabalho inadequados . A seleção adequada de materiais, a manutenção regular e os protocolos de testes pré-trabalho atenuam a maioria dos modos de falha.
P: As pilhas de fraturamento são alugadas ou compradas?
Ambos os modelos são comuns. Empresas de serviços de poço e empresas de ferramentas de aluguel para campos petrolíferos oferecem pilhas de fraturamento em um trabalho por trabalho ou aluguel por prazo , o que é comum para operadores que não desejam gerenciar programas de manutenção. Operadores maiores com alta atividade de conclusão geralmente possuem suas pilhas de fraturamento e operar suas próprias instalações de manutenção para controlar custos e disponibilidade.
Conclusão: Por que acertar o Frac Stacks é importante
Pilhas Frac não são um item de commodity — são conjuntos de engenharia de precisão e críticos para a segurança, cuja seleção, manutenção e operação corretas impactam diretamente a segurança do poço, a eficiência de conclusão e, em última análise, a economia de cada programa de fraturamento hidráulico.
Desde a escolha da classe de pressão e tamanho do furo corretos até a especificação de tipos de materiais apropriados para serviços ácidos ou abrasivos, cada decisão na configuração da pilha de fraturamento tem consequências posteriores. À medida que os programas de completação se tornam mais agressivos – laterais mais profundas e mais longas, pressões de tratamento mais altas, mais estágios por poço – o papel das pilhas de fraturamento de alto desempenho e devidamente certificadas só se tornará mais importante.
Engenheiros e profissionais de compras que entendem os fundamentos técnicos das pilhas de fraturamento estão em melhor posição para tomar decisões que melhorem a segurança operacional, reduzam o tempo de inatividade do equipamento e otimizem o custo geral de conclusão do poço.
